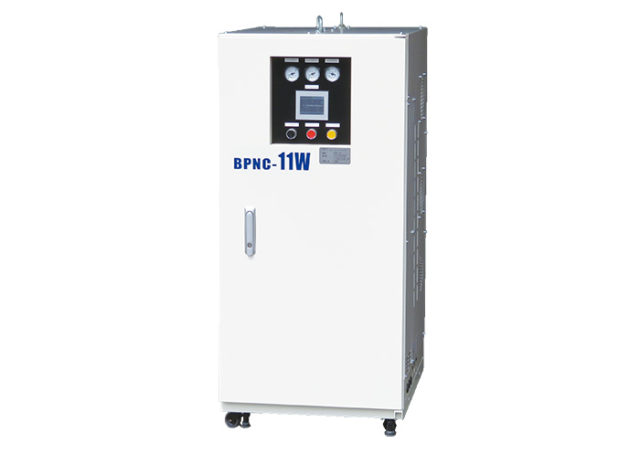

オイルフリーコンプレッサー搭載型-PSA式窒素ガス発生装置「BPNCタイプ」
- 概要
-
小型オイルフリーコンプレッサーをPSA(Pressure Swing Adsorption)パッケージ内に搭載し、信頼性と省スペースを究極に追求した当社技術が誇るコンプレッサー搭載型小型タイプ窒素ガス発生装置を開発しました。
- 特長
-
- コンプレッサー搭載型PSA装置でクラス最小サイズ
- ボタンひとつで簡単に起動・停止。窒素ガスを簡便に供給可能。
- 振動や温度に重点対策を実施し、装置信頼性を向上
- カラータッチパネルを搭載し、管理機能強化(コンプレッサー風量診断)
- 余剰な工場エアーを利用することで、省エネ運転による窒素ガス発生が可能
性能
周波数 | 60Hz | 50Hz | |||
窒素純度Vol%(N2+Ar) ※1 | 窒素流量(Nl/min) ※2 | 窒素圧力(Mpa) | 窒素流量(Nl/min) ※2 | 窒素圧力(Mpa) | |
BPNC-11W | 99 | 67 | 0.45 | 60 | 0.40 |
99.9 | 49 | 0.51 | 44 | 0.45 | |
99.99 | 36 | 0.55 | 32 | 0.50 | |
BPNC-05J | 99 | 32 | 0.45 | 28 | 0.35 |
99.9 | 24 | 0.50 | 21 | 0.40 | |
99.99 | 17 | 0.55 | 15 | 0.45 |
- 表記の窒素ガス純度は、製品ガスから酸素成分を除いた純度を主要成分である窒素ガスで代表して表示しています。
- 表記の窒素流量は、周囲温度20℃、標準大気圧1013hPa雰囲気の保障値です。
仕様
型式 | 本体寸法(mm) | 質量(kg) | 入力・出口 予備空気口径 | 電源電圧 | コンプレッサ出力 | ||
横幅 | 奥行 | 高さ | |||||
BPNC-11W | 560 | 700 | 1200 | 240 | Rc3/8 | 3相 AC200(V) | 60Hz:2台x0.9(kW) 50Hz:2台x0.75(kW) |
BPNC-05J | 590 | 550 | 1060 | 133 | Rc3/8 | 3相 AC200(V) | 60Hz:1台x0.9(kW) 50Hz:1台x0.75(kW) |
- 仕様は予告なく変更することがあります。
